Ultraschallvermessung (Energiekabel)

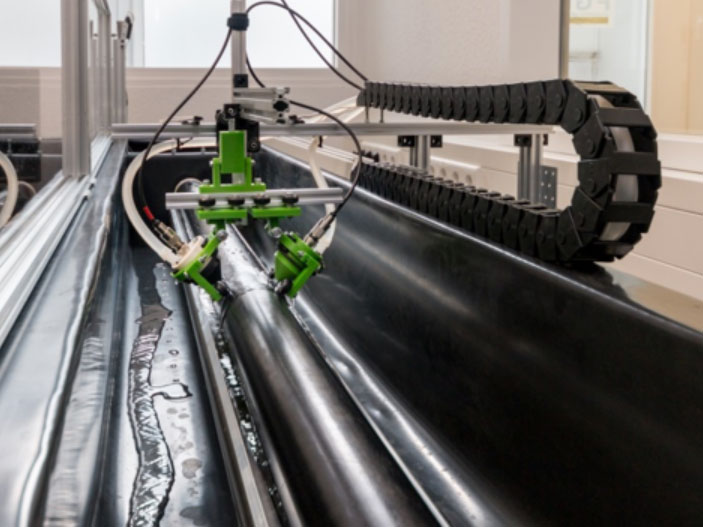

Ultrachallvermessung von Energiekabeln

Die Energiewende rückt Energiekabel immer mehr in den Fokus!
Wir haben die erfolgreiche Alternative zur Teilentladungsprüfung

Neue Trassen im Übertragungsnetz werden – nicht zuletzt aufgrund der öffentlichen Diskussion über Akzeptanz – als Erdkabel geplant. Auch Verteilnetze in der Mittelspannung werden überwiegend in Erdkabeln ausgeführt.

Anders als bei Freileitungen ist das Isoliersystem eines Kabels nicht reversibel. Deswegen dürfen während des Herstellungsprozesses keine Fremdstoffe darin eindringen. Gleiches gilt für die Garnituren, wie Muffen und Endverschlüsse, die zur Verbindung der Energiekabel benötigt werden.

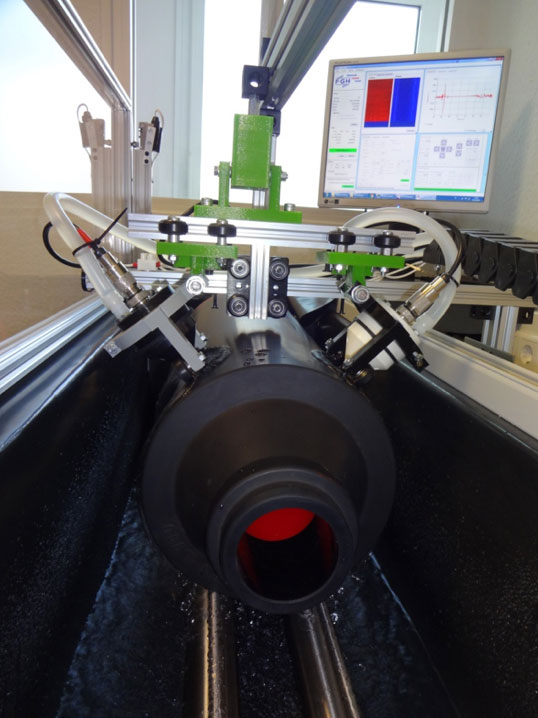

Qualitätsprüfung: Fehlerquelle verschollen? Wir finden sie!

Eine übliche Methode zur Prüfung der Qualität besteht in der Teilentladungsprüfung (TE-Prüfung), die der Hersteller am Ende der Produktion vornimmt. Aus technischen Gründen ist eine Lokalisierung des Fehlers nicht ohne weiteres machbar, weshalb oftmals keine aufschlussreiche Aussage über die Ursache möglich ist. Die entsprechende Stehspannungsprüfung zerstört zudem die Fehlerquelle, wodurch eine Analyse der Fehlerursache unmöglich wird.


Für dieses Problem haben wir die Lösung: Die FGH lokalisiert Fehlstellen örtlich mithilfe der zerstörungsfreien Ultraschallvermessung von Komponenten. Damit können wir das Gefahrenpotential für den Betrieb der Komponenten einschätzen und analysieren, woraus der Fehler/Fremdstoffeinschluss resultiert. Wir führen die Ultraschallmessungen an Ihren Komponenten durch und finden Fehler wie


Wir führen die Ultraschallmessungen an Ihren Komponenten durch

Fehler bis zu einer Größe von:

  • Ablösungen an Grenzflächen bis 100µm
  • Risse bis 200µm
  • Fremdstoffeinschlüsse, abhängig vom Material bis zu 100µm (Ort, Lage, Material)
  • Wanddicken und Wanddickenschwankungen bis 100µm

können dabei gefunden werden.
